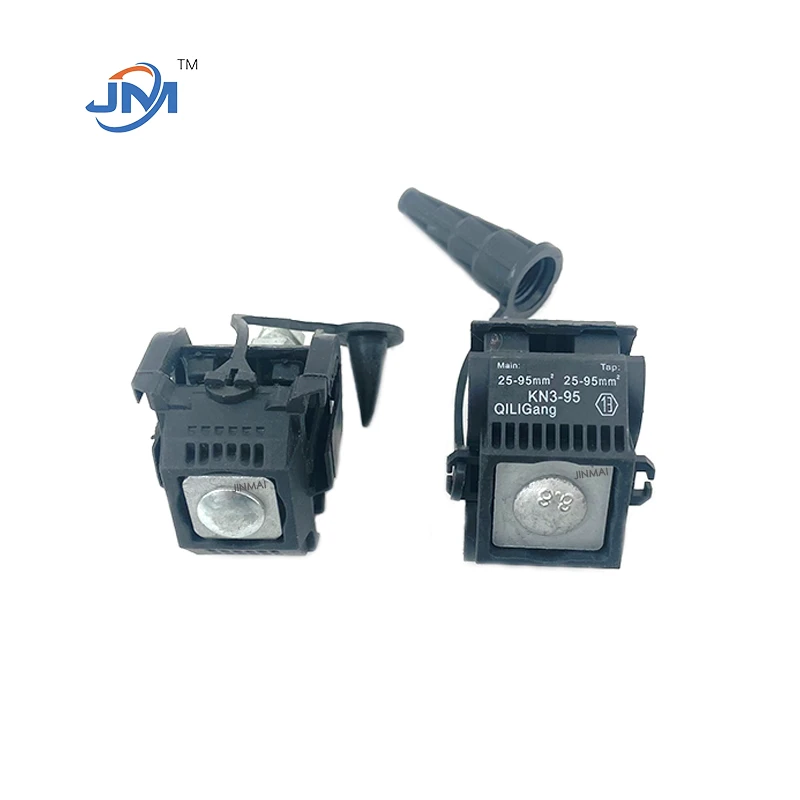

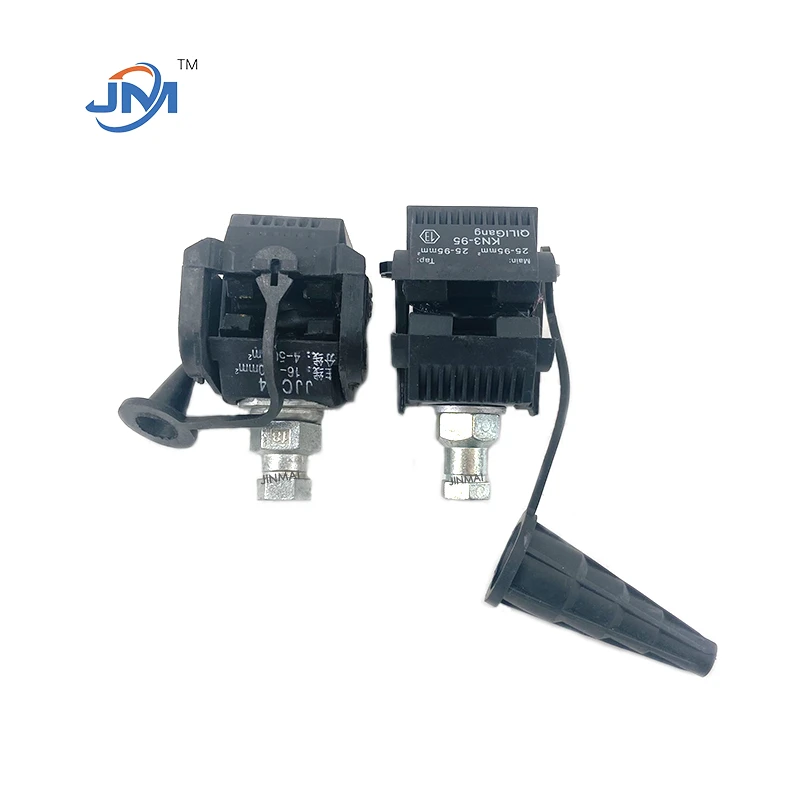

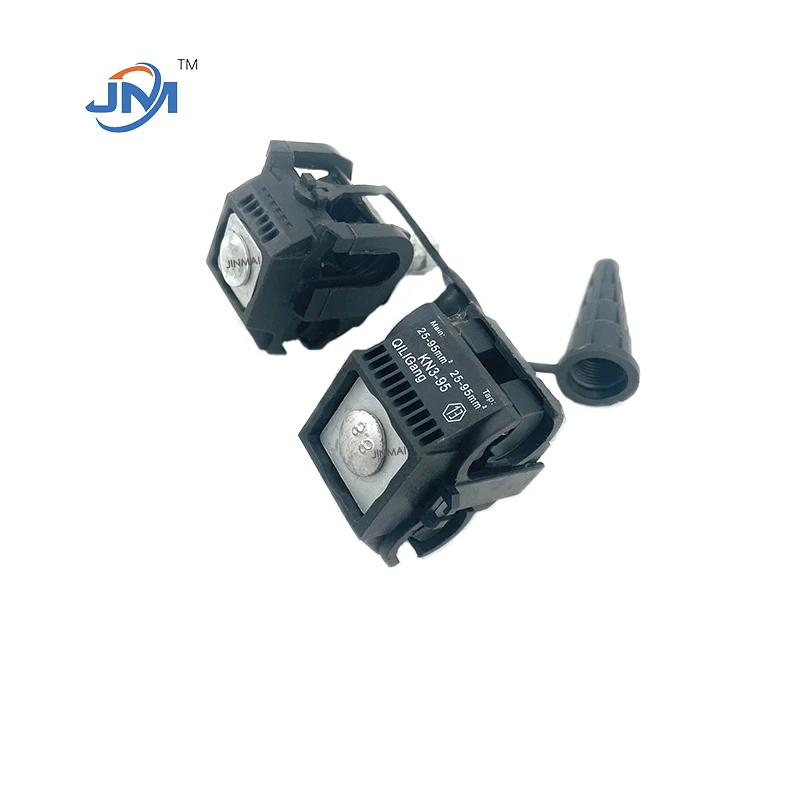

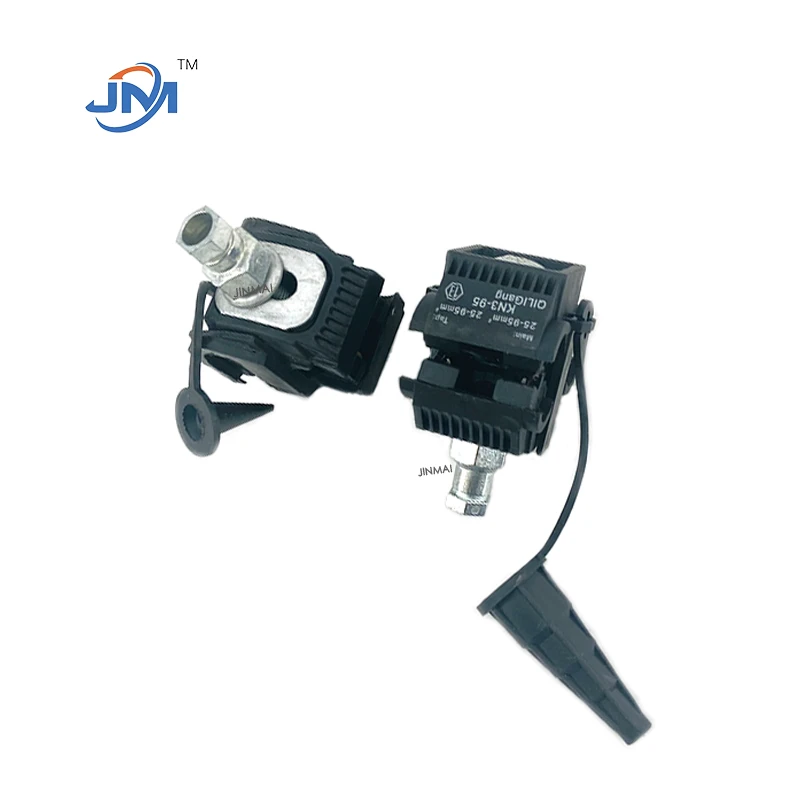

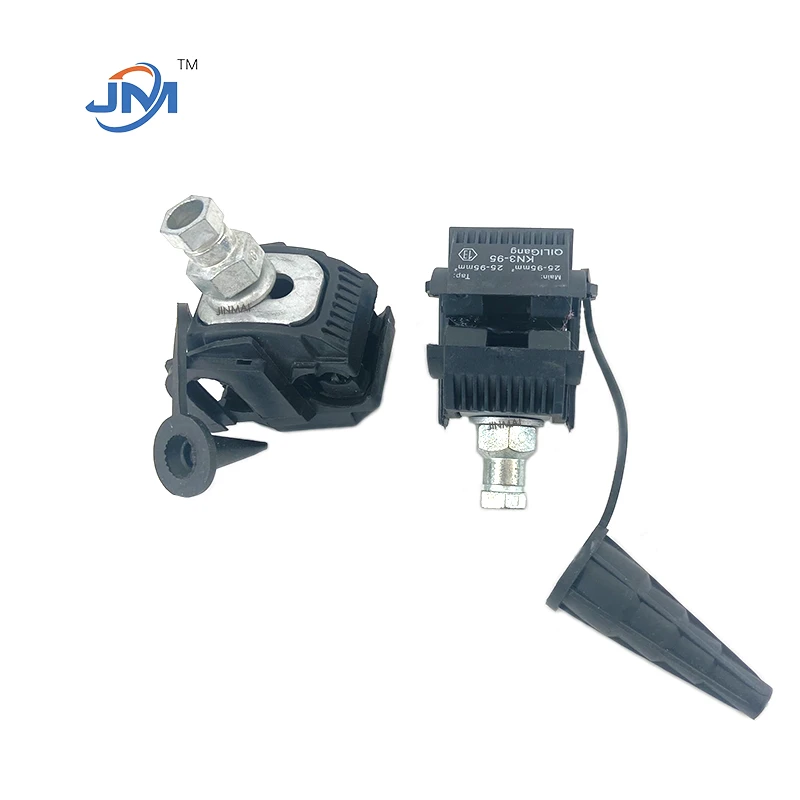

Piercing wire klemme

Klemmestrukturen for punktertråden består hovedsakelig av et forsterket skall, et punkteringsblad, en tetningspakning, vanntett silikonfett, en bolt med høy-styrke, en momentmutter og en kabelterminalhette.

Funksjoner

Fullt isolert skall: høy sikkerhet.
Lav elektrisk kontaktmotstand: sikre god elektrisk tilkobling.
Bredt spekter av bruksområder: egnet for kobber-aluminiumdokking og kobber-aluminiumovergang, samt tilkobling av ledninger med forskjellige-tverrsnitt.
Vanntett og korrosjonsbestandig-: lang levetid.
Enkel installasjon: du trenger ikke å strippe isolasjonslaget på ledningen, bruk de skarpe tornene på ledningsklemmen til å stikke direkte hull i isolasjonslaget på ledningen og bite ledningskroppen sammen, og bruk momentbolter, som ikke er kontrollert av menneskelige faktorer.

Installasjonsmetode for enkelt-skrue isolert piercing wire klemme

- Juster klemmutteren for piercingtråden til riktig posisjon og sett grenledningen helt inn i grenledningshetten.
- Sett inn hovedlinjen. Hvis hovedledningen har to lag med isolasjon, må en viss lengde av den ytre isolasjonen strippes ved tilkoblingsposisjon.
- Plasser hovedgrenledningen i riktig posisjon og hold den parallelt. Stram først mutteren for hånd for å feste wireklemmen.
- Bruk en pipenøkkel i tilsvarende størrelse for å stramme mutteren jevnt til toppen knekker og faller av, og installasjonen er fullført.

Arbeidsprinsipp

Når kabelen må forgrenes eller kobles til, setter du kabelens grenledningsterminal inn i den vanntette terminalhetten, bestemmer hovedledningens grenposisjon og stram til momentmutteren på wireklemmen med en pipenøkkel. Under denne prosessen vil kontaktbladet stikke hull på kabelisolasjonslaget og komme i kontakt med lederen, tetningsringen presser kabelen rundt den punkterte posisjonen, og silikonfettet i skallet renner over. Når dreiemomentet når den innstilte verdien, faller muttermomentmekanismen av, hovedledningen og grenledningen er koblet til, og den vanntette ytelsen og den elektriske effekten oppfyller parametrene som kreves av standarden.

Søknadsfelt

Piercing ledningsklemmer er mye brukt i bygningskraftdistribusjonssystem isolert kabelforgreningsforbindelse, lav-overheadisolert kabelforbindelse, lav-isolert husholdningskabelforgreningsforbindelse, gatelysdistribusjonssystem, etc., som krever brann-sikker eller flammehemmende-kabelforgreningsforbindelse.
